FAX010 |
m² |
Hoja exterior de ladrillo cerámico perforado cara vista, en fachada ventilada. |
83,85€ |
||
|
Hoja exterior de fachada ventilada de 11,3 cm de espesor de fábrica, de ladrillo cerámico cara vista perforado Klinker, gama naturales, modelo Salmón "PALAUTEC", acabado liso - Sistema AG, 24x11,3x5,2 cm, con junta de 1 cm recibida con mortero de cemento M-7,5. |
|||||
|
Descompuesto |
Ud |
Descomposición |
Rend. |
Precio unitario |
Precio partida |
|
mt05plt010iaj |
Ud |
Ladrillo cerámico cara vista perforado Klinker, gama naturales, modelo Salmón "PALAUTEC", acabado liso - Sistema AG, 24x11,3x5,2 cm, según UNE-EN 771-1. |
68,250 |
0,30 |
20,48 |
|
mt09mor010d |
m³ |
Mortero de cemento CEM II/B-P 32,5 N tipo M-7,5, confeccionado en obra con 300 kg/m³ de cemento y una proporción en volumen 1/5. |
0,025 |
122,30 |
3,06 |
|
mt08adt010 |
kg |
Aditivo hidrófugo para impermeabilización de morteros u hormigones. |
0,148 |
1,03 |
0,15 |
|
mt07aav020800 |
Ud |

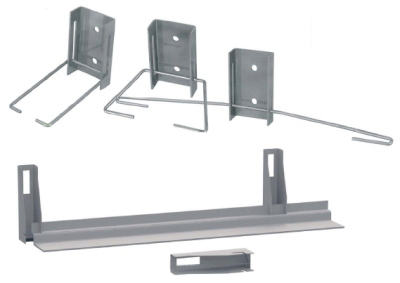

Repercusión por anclaje al forjado con elementos de acero inoxidable en perfiles angulares de soporte de la hoja exterior, de fábrica, de fachada ventilada. |
1,000 |
8,00 |
8,00 |
|
mt07aco010c |
kg |
Acero en barras corrugadas, UNE-EN 10080 B 500 S, elaborado en taller industrial, diámetros varios. |
0,800 |
1,00 |
0,80 |
|
mo051 |
h |
Oficial 1ª montador de sistemas de fachadas prefabricadas. |
0,810 |
17,82 |
14,43 |
|
mo097 |
h |
Ayudante montador de sistemas de fachadas prefabricadas. |
0,405 |
16,13 |
6,53 |
|
mo019 |
h |
Oficial 1ª construcción. |
1,015 |
17,24 |
17,50 |
|
mo111 |
h |
Peón ordinario construcción. |
0,508 |
15,92 |
8,09 |
|
% |
Medios auxiliares |
3,000 |
79,04 |
2,37 |
|
|
% |
Costes indirectos |
3,000 |
81,41 |
2,44 |
|
|
Coste de mantenimiento decenal: 7,55€ en los primeros 10 años. |
Total: |
83,85 |
|||
|
Referencia norma UNE y Título de la norma transposición de norma armonizada |
Aplicabilidad (1) |
Obligatoriedad (2) |
Sistema (3) |
|
UNE-EN 771-1:2011 |
1.2.2012 |
1.2.2013 |
2+/4 |
|
Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida |
(1) Fecha de aplicabilidad de la norma armonizada e inicio del período de coexistencia
(2) Fecha final del período de coexistencia / entrada en vigor marcado CE
(3) Sistema de evaluación y verificación de la constancia de las prestaciones
Pliego de condiciones
|

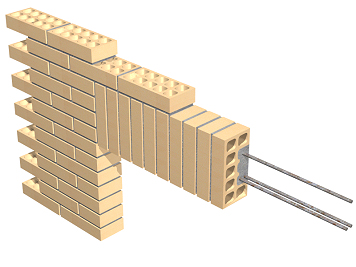

UNIDAD DE OBRA FAX010: HOJA EXTERIOR DE LADRILLO CERÁMICO PERFORADO CARA VISTA, EN FACHADA VENTILADA. CARACTERÍSTICAS TÉCNICAS Ejecución de hoja exterior en cerramiento de fachada ventilada de 11,3 cm de espesor de fábrica, de ladrillo cerámico cara vista perforado Klinker, gama naturales, modelo Salmón "PALAUTEC", acabado liso - Sistema AG, 24x11,3x5,2 cm, con junta de 1 cm de espesor, recibida con mortero de cemento M-7,5. Incluso p/p de replanteo, nivelación y aplomado, mermas y roturas, enjarjes, elementos metálicos de conexión de las hojas y de soporte de la hoja exterior y anclaje al forjado u hoja interior, formación de dinteles mediante ladrillos a sardinel con fábrica armada, jambas y mochetas, ejecución de encuentros y puntos singulares y limpieza final de la fábrica ejecutada. NORMATIVA DE APLICACIÓN Ejecución:
CRITERIO DE MEDICIÓN EN PROYECTO Superficie medida según documentación gráfica de Proyecto, sin duplicar esquinas ni encuentros, deduciendo los huecos de superficie mayor de 1 m², añadiendo a cambio la superficie de la parte interior del hueco, correspondiente al desarrollo de jambas y dinteles. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. Se comprobará que se ha terminado la ejecución completa de la estructura, que el soporte ha fraguado totalmente, que está seco y limpio de cualquier resto de obra, que la hoja interior está totalmente terminada y con la planimetría adecuada, y que los premarcos de los huecos están colocados. AMBIENTALES. Se suspenderán los trabajos cuando la temperatura ambiente sea inferior a 5°C o superior a 40°C, llueva, nieve o la velocidad del viento sea superior a 50 km/h. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Limpieza y preparación de la superficie soporte. Replanteo de los elementos metálicos de soporte de la hoja exterior y anclaje al forjado u hoja interior. Colocación del soporte de la hoja exterior con elementos metálicos de acero inoxidable, anclando a la estructura base los apoyos, especialmente diseñados para la hoja exterior. Replanteo de la hoja exterior. Colocación y aplomado de miras de referencia. Tendido de hilos entre miras. Colocación de las piezas que constituyen la hoja exterior, asegurando su estabilidad mediante la utilización de llaves o lañas que la anclan a la hoja interior portante o a los elementos de la estructura. Realización de todos los trabajos necesarios para la resolución de los huecos. Encuentros de la fábrica con fachadas, pilares y tabiques. Encuentro de la fábrica con el forjado superior. Repaso de las juntas y limpieza final del paramento. CONDICIONES DE TERMINACIÓN. La fábrica quedará estable, plana y aplomada, con una composición y coloración uniformes, acorde con el proyecto, y con las llagas alineadas y los tendeles a nivel. CONSERVACIÓN Y MANTENIMIENTO. Se protegerá la obra recién ejecutada frente a lluvias, heladas y temperaturas elevadas. Se protegerá durante las operaciones que pudieran ocasionarle manchas o daños mecánicos. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin duplicar esquinas ni encuentros, deduciendo los huecos de superficie mayor de 1 m², añadiendo a cambio la superficie de la parte interior del hueco, correspondiente al desarrollo de jambas y dinteles. |
||||||||||||||
